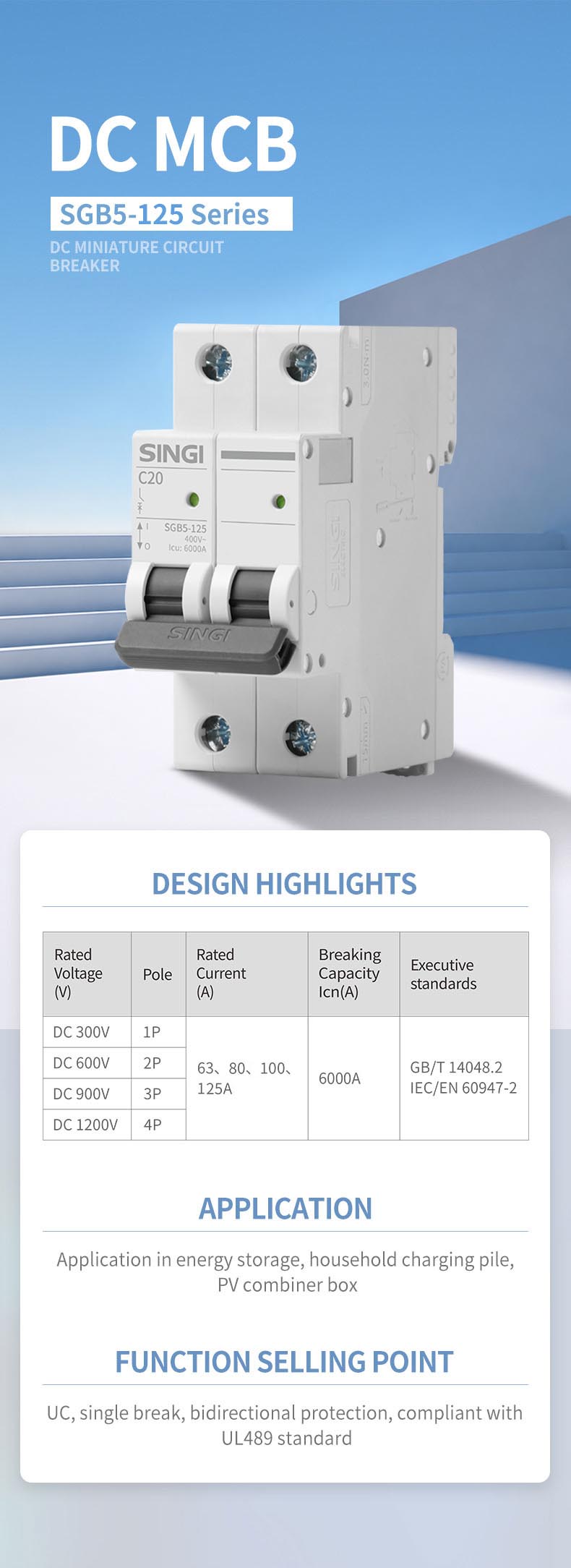

SGB5-125 เป็นเบรกเกอร์ขนาดเล็ก (MCB) แรงดัน DC ประสิทธิภาพสูง ที่มาพร้อมโครงสร้างตัดวงจรแบบจุดเดียวและการป้องกันแบบสองทิศทาง
เป็นไปตามมาตรฐาน UL489, IEC/EN 60947-2 และ GB/T 14048.2 มีความสามารถในการตัดกระแส 6kA ถูกนำมาใช้อย่างแพร่หลายใน
ระบบกักเก็บพลังงาน สถานีชาร์จรถยนต์ไฟฟ้า และกล่องรวมสาย PV
คุณสมบัติเด่น
- โครงสร้างตัดวงจรจุดเดียว
- การป้องกัน DC แบบสองทิศทาง
- เป็นไปตามมาตรฐาน UL489
- ความสามารถในการตัดกระแสสูง 6kA
- 1P / 2P / 3P / 4P เลือกได้
- ช่วงแรงดันกว้าง: 300V–1200V DC
- กระแสพิกัด: 63A–125A
- ประสิทธิภาพที่มั่นคงสำหรับการใช้งานพลังงานใหม่
- ติดตั้งบนราง DIN ได้ง่าย
พารามิเตอร์ทางเทคนิค
| แรงดันพิกัด(V) | ขั้ว | กระแสพิกัด
(A) | ความสามารถในการตัดกระแส
Icn (A) | มาตรฐานที่ใช้บังคับ |
| DC 300V | 1P | 63.80.100.125A | 6000A | GB/T 14048.2
IEC/EN 60947-2 |
| DC 600V | 2P |
| DC 900V | 3P |
| DC 1200V | 4P |
การใช้งานทั่วไป
- ระบบกักเก็บพลังงาน (ESS)： ชุดแบตเตอรี่ ระบบกักเก็บพลังงานแบบติดตั้งบนแร็ค ระบบกักเก็บพลังงานเชื่อมต่อโครงข่าย
- สถานีชาร์จรถยนต์ไฟฟ้า： เครื่องชาร์จในบ้าน เครื่องชาร์จเร็ว DC สำหรับพาณิชย์
- ระบบพลังงานแสงอาทิตย์ PV： กล่องรวมสาย PV การป้องกันอินพุต DC ของอินเวอร์เตอร์
- ระบบจ่ายไฟ DC อุตสาหกรรม： การจ่ายไฟ DC อุปกรณ์ระบบอัตโนมัติ
- อาคารพาณิชย์： ไมโครกริด DC อัจฉริยะ ระบบจ่ายไฟสำรอง
แนะนำบริษัท
Zhejiang Singi Electrical LLC
SINGI เป็นผู้ผลิตมืออาชีพด้านเบรกเกอร์ DC, MCB, RCBO, AFDD และอุปกรณ์ป้องกัน PV ด้วยการวิจัยและพัฒนาที่ก้าวหน้าและการควบคุมคุณภาพที่เข้มงวด ผลิตภัณฑ์ของเราเป็นไปตามมาตรฐาน IEC, EN, GB และ UL เรามุ่งเน้นการป้องกันวงจรสำหรับพลังงานใหม่ โดยมอบโซลูชันที่เชื่อถือได้สำหรับระบบโฟโตโวลตาอิก การกักเก็บพลังงาน การชาร์จรถยนต์ไฟฟ้า และพลังงาน DC ทางอุตสาหกรรมทั่วโลก
FAQ
ถาม: “การป้องกันแบบสองทิศทาง” ของ MCB แรงดัน DC รุ่น SGB5-125 หมายถึงอะไร และเหตุใดจึงสำคัญ?ตอบ: การป้องกันแบบสองทิศทางทำให้ MCB สามารถตัดการไหลของกระแสได้อย่างปลอดภัยใน ทั้งสองทิศทาง ในวงจร DC ซึ่งเป็นสิ่งสำคัญยิ่งสำหรับระบบกักเก็บพลังงานแบตเตอรี่และระบบรถยนต์ไฟฟ้า ที่กระแสสามารถชาร์จหรือคายประจุได้ ช่วยให้มั่นใจได้ถึงการป้องกันที่สมบูรณ์ในทุกโหมดการทำงาน
ถาม: เหตุใดการเป็นไปตามมาตรฐาน UL489 จึงสำคัญสำหรับ MCB DC ในตลาดโลก?ตอบ: UL489 เป็นมาตรฐานความปลอดภัยหลักสำหรับเบรกเกอร์ในอเมริกาเหนือและตลาดสากลอีกหลายแห่ง ช่วยให้มั่นใจว่าสินค้าเป็นไปตามข้อกำหนดด้านประสิทธิภาพทางความร้อน แม่เหล็ก และไฟฟ้าลัดวงจรอย่างเข้มงวด ทำให้ SGB5-125 เหมาะสำหรับโครงการ PV การกักเก็บพลังงาน และการชาร์จรถยนต์ไฟฟ้าทั่วโลก
ถาม: «หน้าสัมผัสตัดเดี่ยว» กับ «หน้าสัมผัสตัดคู่» ในการออกแบบ MCB กระแสตรงแตกต่างกันอย่างไร?ตอบ: การตัดวงจรแบบจุดเดียวใช้ช่องหน้าสัมผัสหนึ่งช่องในการดับอาร์ก DC ให้ขนาดกะทัดรัดและคุ้มค่าใช้จ่ายสำหรับการใช้งานพลังงานใหม่ส่วนใหญ่ ส่วนการตัดวงจรแบบสองจุดใช้สองช่องสำหรับระบบแรงดันสูงกว่า SGB5-125 ใช้การตัดวงจรแบบจุดเดียวที่ปรับให้เหมาะสมสำหรับ DC 300V–1200V พร้อมการดับอาร์กที่เชื่อถือได้
ถาม: เหตุใดความสามารถในการตัดกระแส 6kA จึงจำเป็นสำหรับระบบโฟโตโวลตาอิก (PV) และระบบกักเก็บพลังงานตอบ: แผง PV และชุดแบตเตอรี่สร้างกระแสไฟฟ้าลัดวงจรสูงเมื่อเกิดสภาวะผิดพร่อง ความสามารถในการตัดกระแส 6kA ช่วยให้มั่นใจว่า MCB สามารถตัดวงจรเมื่อเกิดข้อผิดพร่องได้อย่างปลอดภัยโดยไม่เสียหาย ป้องกันความเสี่ยงอัคคีภัยและปกป้องอุปกรณ์ราคาแพง
ถาม: สามารถใช้ SGB5-125 ในการป้องกันบัสบาร์ DC ทั้งขั้วบวกและขั้วลบได้หรือไม่ตอบ: ใช่ การออกแบบแบบสองทิศทางและห้องดับอาร์กที่ปรับให้เหมาะกับกระแสตรงช่วยให้สามารถป้องกันได้ทั้งสองขั้ว จึงเหมาะอย่างยิ่งสำหรับกล่องรวมสาย ชั้นวางแบตเตอรี่ และวงจรอินพุต/เอาต์พุตของสถานีชาร์จ
